Ein Motor kann seine Leistung nur sauber und zuverlässig abgeben, wenn die Abgase kontrolliert aus dem Fahrzeug gelangen. Der Aufbau der Abgasanlage entscheidet dabei nicht nur über Geräusch und Emissionen, sondern auch über Wärmehaushalt, Drehmoment und das Ansprechverhalten eines Turbomotors. Ich zeige, welche Bauteile vom Abgaskrümmer bis zum Endrohr zusammenspielen, wo die Unterschiede zwischen Benziner und Diesel liegen und worauf es beim Tuning wirklich ankommt.
Eine Abgasanlage transportiert, reinigt, kühlt und dämpft die Abgase
- Abgasweg: Die Gase strömen vom Krümmer über Reinigungssysteme und Schalldämpfer zum Endrohr.
- Abgasreinigung: Katalysator, DPF, OPF und SCR-System reduzieren unterschiedliche Schadstoffe.
- Sensorik: Lambdasonden, Temperaturfühler und Drucksensoren überwachen die Anlage.
- Performance: Rohrdurchmesser, Rohrführung und Gegendruck beeinflussen Leistung und Drehmoment.
- Straßenzulassung: Eine Sportabgasanlage braucht passende Genehmigungen und darf die Abgasreinigung nicht verschlechtern.

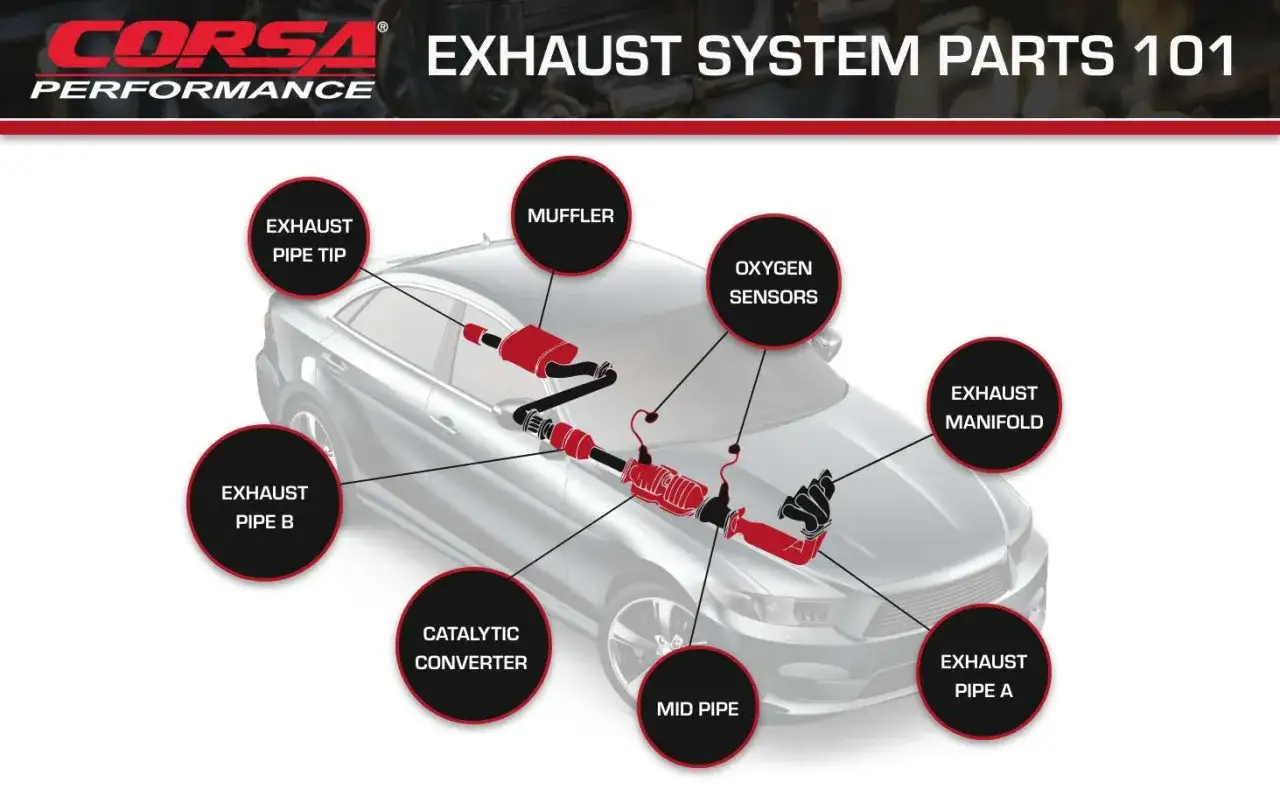

Aufbau der Abgasanlage vom Motor bis zum Endrohr
Die Abgasanlage beginnt direkt am Motor. Bei einem Saugbenziner sitzen dort meist die Abgaskrümmer, bei einem Turbomotor folgt häufig zuerst der Abgasturbolader. Er nutzt die Energie der Abgase, um die Ansaugluft zu verdichten. Danach strömt das Gas durch die vorderen Rohre und die Abgasnachbehandlung.
- Abgaskrümmer: Er führt die Abgase der einzelnen Zylinder zusammen und leitet sie weiter.
- Turbolader: Bei aufgeladenen Motoren entzieht die Turbine dem Abgas Energie und erhöht damit die Motorleistung.
- Hosenrohr oder Downpipe: Dieses Rohr verbindet den vorderen Motorbereich mit Katalysator oder Partikelfilter.
- Katalysator: Er wandelt schädliches Kohlenmonoxid, unverbrannte Kohlenwasserstoffe und Stickoxide in weniger schädliche Stoffe um.
- Partikelfilter: DPF beim Diesel und OPF beim Ottomotor halten Ruß- und Feinstpartikel zurück.
- Flexrohr: Das bewegliche Rohrstück nimmt Vibrationen und Bewegungen zwischen Motor und Unterboden auf.
- Vorschall- oder Mittelschalldämpfer: Sie reduzieren bestimmte Frequenzen und beruhigen den Abgasstrom.
- Endschalldämpfer: Er senkt das Austrittsgeräusch und prägt zusammen mit dem Rohrsystem den Klang.
- Endrohr: Es führt die gereinigten Abgase kontrolliert hinter oder unter das Fahrzeug.
Hinzu kommen Lambdasonden, Temperaturfühler und Drucksensoren. Die Motorsteuerung nutzt ihre Messwerte, um das Luft-Kraftstoff-Verhältnis, die Filterregeneration und die Abgasreinigung zu regeln. Ohne diese Sensorik würde ein modernes Fahrzeug viele Funktionen nur ungenau oder gar nicht steuern können.
Hitzeschutzbleche, Halterungen und Gummiaufhängungen wirken unscheinbar, sind aber unverzichtbar. Die Abgasanlage erreicht je nach Motor und Fahrzustand mehrere hundert Grad Celsius. Eine beschädigte Aufhängung kann deshalb nicht nur klappern, sondern auch gefährlich nahe an Unterboden, Tank oder Leitungen führen.
So arbeiten Abgasführung, Reinigung und Schalldämpfung zusammen
Die erste Aufgabe besteht darin, die heißen Gase möglichst sicher vom Motor wegzuführen. Gleichzeitig soll der Abgasstrom so wenig wie nötig gebremst werden. Zu viel Gegendruck belastet den Motor und kann Leistung kosten, während ein komplett widerstandsfreier Aufbau ebenfalls nicht automatisch besser funktioniert.
Abgase reinigen
Beim Benziner arbeitet meist ein Dreiwegekatalysator. Er reduziert Kohlenmonoxid und unverbrannte Kohlenwasserstoffe und wandelt Stickoxide um, sofern der Motor mit einem passenden Luft-Kraftstoff-Verhältnis betrieben wird. Moderne Ottomotoren mit Direkteinspritzung besitzen zusätzlich häufig einen Ottopartikelfilter, kurz OPF.
Der Dieselmotor verwendet je nach Ausführung eine Kombination aus Oxidationskatalysator, Dieselpartikelfilter und SCR-System. Der DPF sammelt Ruß, während das SCR-System mit einer Harnstofflösung, meist unter dem Markennamen AdBlue bekannt, Stickoxide reduziert. Die einzelnen Bauteile erfüllen deshalb unterschiedliche Aufgaben und sind nicht beliebig austauschbar.
Geräusche kontrollieren
Schalldämpfer arbeiten mit Reflexion und Absorption. Im Inneren werden Schallwellen umgelenkt, teilweise ausgelöscht oder durch Dämmmaterial abgeschwächt. Ein größerer Endschalldämpfer macht ein Auto nicht automatisch leiser, denn Kammern, Rohrführung und Dämmmaterial sind mindestens genauso wichtig.
Bei vielen Fahrzeugen übernimmt der Katalysator bereits einen Teil der Schalldämpfung. Deshalb kann ein Endschalldämpferwechsel den Klang verändern, ohne dass sich die Motorleistung spürbar ändert. Genau hier entstehen oft falsche Erwartungen an günstige Sportauspuffanlagen.
Die Unterschiede zwischen Benziner, Diesel und Turbomotor
| Motortyp | Typische Bauteile | Besonderheit |
|---|---|---|
| Benziner mit Saugmotor | Krümmer, Dreiwegekatalysator, Mittel- und Endschalldämpfer | Eine gute Rohrlänge kann die Zylinderfüllung und damit das Drehmoment beeinflussen. |
| Benziner mit Direkteinspritzung | Katalysator, häufig OPF, mehrere Sensoren und Schalldämpfer | Der OPF verändert Klang und Abgasgegendruck im Vergleich zu älteren Motoren. |
| Dieselmotor | Oxidationskatalysator, DPF, SCR-System, Schalldämpfer | Die Filterregeneration braucht ausreichend Abgastemperatur und passende Betriebsbedingungen. |
| Turbomotor | Krümmer, Turbolader, Downpipe, Katalysator oder Filter | Der Bereich vor und direkt nach dem Turbolader beeinflusst das Ansprechverhalten besonders stark. |
Bei einem Turbomotor ist die Abgasanlage thermisch besonders gefordert. Eine kurze, strömungsgünstige Downpipe kann den Lader schneller ansprechen lassen, muss aber mit Motorsoftware, Katalysator, Filter und Temperaturmanagement harmonieren. Mehr Durchsatz allein garantiert keine Mehrleistung.
Beim Diesel kommt ein weiterer Punkt hinzu. Ein größerer oder falsch abgestimmter Auspuff kann die für die Regeneration benötigte Temperatur beeinflussen. Wer den DPF entfernt oder die Abgasnachbehandlung manipuliert, riskiert nicht nur technische Probleme, sondern auch den Verlust der Straßenzulassung.
Was beim Performance-Tuning tatsächlich Wirkung bringt
Ich sehe bei Auspuffumbauten immer wieder, dass der Endrohrdurchmesser überschätzt wird. Ein sichtbares 100-Millimeter-Endrohr sagt wenig über den tatsächlichen Querschnitt im Inneren und noch weniger über die Leistung aus. Entscheidend sind Rohrdurchmesser, Rohrlängen, Übergänge, Katalysator und Abstimmung.
Cat-back für Klang und Optik
Eine Cat-back-Anlage beginnt hinter dem Katalysator. Sie verändert vor allem Klang, Optik und teilweise die Strömung. Bei einem seriennahen Fahrzeug ist der Leistungsgewinn meist klein, während die Kosten für eine Markenanlage schnell bei 700 bis 2.500 Euro liegen können.
Downpipe und komplette Systeme
Eine Downpipe wirkt näher am Motor und kann bei einem leistungsgesteigerten Turbomotor relevanter sein. Dafür steigen thermische Belastung, Abstimmungsbedarf und rechtliche Anforderungen. Eine komplette Sportabgasanlage mit zugelassenem Katalysator oder Partikelfilter liegt je nach Fahrzeug oft bei 1.500 bis über 4.000 Euro.
Für einen Trackday-Wagen gelten andere Prioritäten als für ein Alltagsauto. Auf der Rennstrecke können Gewicht, Hitzeschutz und maximaler Durchsatz wichtiger sein. Im Straßenverkehr zählen zusätzlich Geräuschgrenzen, Emissionsverhalten, Bodenfreiheit und eine gültige Genehmigung. Ich würde deshalb nie ein Rennsystem blind in ein täglich genutztes Fahrzeug übernehmen.
Lesen Sie auch: Hyundai i30 Anlasser wechseln - Anleitung, Kosten & Fehler vermeiden
Rohrdurchmesser passend wählen
Ein zu kleines Rohr begrenzt den Durchsatz bei hoher Last. Ein überdimensioniertes Rohr kann bei einem Saugmotor die Strömungsgeschwindigkeit verringern und das Drehmoment im unteren Drehzahlbereich verschlechtern. Die Motorleistung und das Drehzahlband sollten daher die Auswahl bestimmen, nicht allein der Wunsch nach einem möglichst lauten Klang.
Defekte erkennen und Wartung richtig einschätzen
Rost, Vibrationen und Kondenswasser setzen der Anlage besonders im Kurzstreckenbetrieb zu. Viele Abgasanlagen rosten zuerst an Schweißnähten, Flanschen und dem Flexrohr. Ein dumpfes Dröhnen, Zischen beim Beschleunigen oder ein metallisches Klappern sind typische Hinweise auf ein Problem.
- Zischen oder Rußspuren: Häufig deutet das auf eine undichte Verbindung oder einen Riss vor dem Katalysator hin.
- Klappern: Lose Bleche, gebrochene Halterungen oder ein beschädigter Katalysator kommen infrage.
- Leistungsverlust: Ein zugesetzter Katalysator oder Partikelfilter kann den Abgasstrom stark behindern.
- Warnleuchte: Fehler an Lambdasonde, Temperatur- oder Drucksensor sollten zeitnah diagnostiziert werden.
- Abgasgeruch im Innenraum: Das ist ein Sicherheitsrisiko und erfordert eine sofortige Prüfung.
Die Reparaturkosten hängen stark vom Fahrzeug ab. Für ein Flexrohr oder eine kleine Verbindung sind grob 150 bis 400 Euro realistisch, ein Endschalldämpfer kann inklusive Einbau etwa 250 bis 700 Euro kosten. Katalysator und Partikelfilter sind deutlich teurer und können je nach Modell mit Einbau 600 bis 3.000 Euro oder mehr erreichen.
Bei der Sichtprüfung achte ich auf Rostlöcher, lose Gummis, angeschlagene Hitzeschilde und ungewöhnliche Verfärbungen. Eine professionelle Werkstatt kann zusätzlich den Abgasgegendruck, die Sensordaten und die Filterbeladung prüfen. Teile einfach auf Verdacht zu tauschen, ist bei modernen Anlagen meist die teuerste Vorgehensweise.
Sportabgasanlage in Deutschland sinnvoll auswählen
Für den öffentlichen Straßenverkehr sollte das Bauteil eine passende ABE, ECE-Genehmigung oder Eintragung besitzen. Die genaue Einstufung hängt von Fahrzeug, Bauteil und Genehmigungsumfang ab. Ein Teil, das auf einem ähnlichen Modell legal ist, muss deshalb nicht automatisch für das eigene Fahrzeug zulässig sein.
Besonders kritisch sind Änderungen an Katalysator, DPF, OPF und Geräuschklappen. Werden Abgasreinigung oder Geräuschverhalten außerhalb der Genehmigung verändert, kann die Betriebserlaubnis erlöschen. Für ein reines Motorsportfahrzeug ist eine solche Anlage möglich, für den Straßenbetrieb aber nicht ohne Weiteres.
Meine Empfehlung lautet, zuerst das Ziel festzulegen. Für mehr Klang reicht oft ein zugelassener Endschalldämpfer. Für echte Mehrleistung braucht es ein abgestimmtes Gesamtsystem aus Motor, Turbolader, Abgasnachbehandlung, Software und Wärmemanagement. Die Genehmigungsunterlagen sollten vor dem Kauf geprüft werden, nicht erst bei der Hauptuntersuchung.
Die richtige Entscheidung beginnt mit dem Einsatzprofil
Die Abgasanlage ist ein Kompromiss aus Emissionen, Geräusch, Haltbarkeit, Leistung und Kosten. Ein Serienfahrzeug funktioniert am zuverlässigsten mit einem auf den Motor abgestimmten System. Beim Tuning bringt eine durchdachte Kombination meist mehr als ein einzelnes großes Rohr oder ein möglichst lauter Endtopf.
Wer den Zustand seines Fahrzeugs beurteilen möchte, sollte den Abgasweg vom Krümmer bis zum Endrohr gedanklich in einzelne Abschnitte teilen. So lassen sich Geräusche, Sensorfehler und Leistungsverlust besser zuordnen. Für Trackday- und Performance-Projekte lohnt sich außerdem eine Messung auf dem Prüfstand, bevor teure Teile eingebaut werden.
Am Ende entscheidet nicht die Optik unter dem Heck, sondern das Zusammenspiel der gesamten Anlage. Genau darin liegt der praktische Wert eines sauberen Aufbaus: Der Motor bekommt einen passenden Gaswechsel, die Abgase werden zuverlässig gereinigt und das Fahrzeug bleibt im vorgesehenen Einsatzbereich kontrollierbar.
