Eine Skizze der Scheibenbremse ist nur dann wirklich nützlich, wenn sie mehr zeigt als ein Rad, eine Scheibe und einen Sattel. Entscheidend ist, ob man daraus den Kraftfluss, die Bauteile, die Wartungspunkte und die Unterschiede zwischen Serien- und Performance-Bremse sauber ablesen kann. Genau darum geht es hier: Ich zeige den Aufbau, die Funktionsweise und die Details, auf die ich bei Bremsen im Alltag und auf der Strecke achte.
Die wichtigsten Punkte auf einen Blick
- Eine gute Zeichnung trennt klar zwischen Bremsscheibe, Sattel, Belägen, Träger, Kolben und Bremsleitung.
- Für die Praxis ist wichtig, ob es sich um einen Schwimm- oder Festsattel sowie um eine Voll-, Innenbelüftungs- oder Sportbremsscheibe handelt.
- Der eigentliche Bremsvorgang ist ein Zusammenspiel aus Hydraulikdruck, Reibung und Wärmeabfuhr.
- Bei neuen Bremsen sind die ersten 200 km entscheidend für sauberes Einlaufen und gleichmäßigen Belagauftrag.
- Rubbeln, Riefen, ungleichmäßiger Verschleiß oder zu geringe Scheibendicke sind klare Warnsignale.
- Für Track- und Tuning-Projekte zählen nicht nur Optik und Durchmesser, sondern auch Steifigkeit, Thermik und Freigängigkeit zur Felge.
Welche Zeichnungsart dir wirklich weiterhilft
Wenn ich eine Bremsenskizze bewerte, frage ich zuerst: Ist das eine Explosionszeichnung, eine Schnittzeichnung oder nur ein vereinfachtes Funktionsschema? Diese Unterscheidung klingt trocken, macht in der Praxis aber den Unterschied zwischen „grob verstanden“ und „wirklich planbar“ aus. Bosch beschreibt das Bremssystem als abgestimmtes Zusammenspiel aus Scheibe, Halter, Sattel und Belägen, und genau das sollte eine gute Zeichnung sichtbar machen.
Explosionszeichnung
Hier sind die Teile auseinandergezogen dargestellt. Das ist ideal, um Reihenfolge, Lage und Montageprinzip zu verstehen. Für Werkstattarbeit und Teilebestellung ist das oft die nützlichste Form, weil sofort klar wird, welche Clips, Führungen und Kleinteile dazugehören.
Schnittzeichnung
Die Schnittdarstellung zeigt, was im Inneren passiert: Kolben, Dichtungen, Belagstärke, Scheibenaufbau und manchmal auch die Führung des Bremsmediums. Wenn ich prüfen will, ob ein Sattel auf beiden Seiten gleich arbeitet oder wie ein Verschleißsensor sitzt, ist diese Ansicht am wertvollsten.
Funktionsskizze
Das ist die vereinfachte Variante für das schnelle Verständnis. Sie reicht, um den Ablauf zu erklären, aber nicht, um eine Reparatur oder einen Umbau sicher zu planen. Genau hier passieren die meisten Missverständnisse, weil wichtige Maße fehlen oder Bauteile nur angedeutet sind.
Wer die Zeichnungsart erkennt, liest den Rest deutlich schneller. Danach lohnt sich der Blick auf die Einzelteile selbst, denn dort steckt die eigentliche Aussage der Skizze.
Die Bauteile lesen wie eine technische Zeichnung
Eine saubere Darstellung der Scheibenbremse sollte nicht nur zeigen, was vorhanden ist, sondern auch, welche Aufgabe jedes Teil erfüllt. Ich achte dabei vor allem auf die Stelle, an der Kraft übertragen, Wärme erzeugt oder Bewegung geführt wird. Genau dort liegen später auch die typischen Schwachstellen.
| Bauteil | Was es in der Skizze bedeutet | Worauf ich in der Praxis achte |
|---|---|---|
| Bremsscheibe | Reibfläche und Wärmespeicher des Systems | Durchmesser, Dicke, Belüftung, Risse, Riefen, Mindestmaß |
| Bremsbeläge | Reibpartner, der die Verzögerung erzeugt | Belagstärke, gleichmäßiger Abrieb, Materialmix, Geräuschverhalten |
| Bremssattel | Gehäuse, das den hydraulischen Druck in Klemmkraft umsetzt | Kolbenanzahl, Dichtungen, Führungen, Staubmanschette |
| Sattelträger | Montage- und Führungspunkt für den Sattel | Korrosion, Befestigung, Abstand zur Scheibe, Freigängigkeit |
| Kolben | Drückt den Belag gegen die Scheibe | Sauberer Rücklauf, Dichtheit, gleichmäßige Betätigung |
| Bremsleitung und Bremsflüssigkeit | Hydraulische Verbindung zum Hauptbremszylinder | Druckstabilität, Alterung, Feuchtigkeit, Entlüftung |
| Feststellbremse oder EPB | Zusatzmechanik für das Halten des Fahrzeugs | Ob eine Service-Stellung nötig ist und wie der Kolben zurückgestellt wird |
Gerade bei der Hinterachse taucht oft eine sogenannte Drum-in-Hat-Lösung auf, also eine integrierte Trommel im Topf der Scheibe für die Feststellbremse. Das wird in vielen Zeichnungen nur klein angedeutet, ist aber wichtig, weil es die Montage, den Service und die Platzverhältnisse deutlich beeinflusst. Wer das übersieht, plant schnell am realen Bauraum vorbei.
Mit den Bauteilen im Kopf wird auch die Funktion im Betrieb viel klarer. Genau dort zeigt sich, warum die Bremsanlage nicht nur stark, sondern auch thermisch stabil sein muss.
So arbeitet die Scheibenbremse unter Last

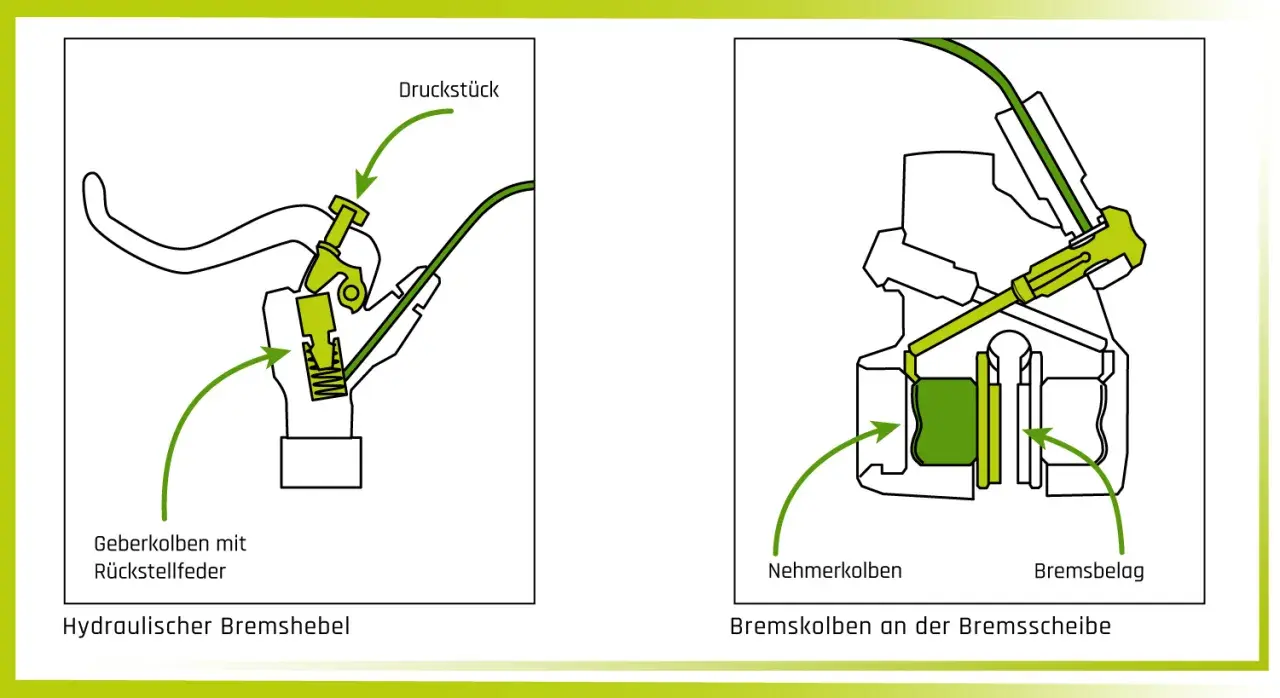

Beim Bremsen passiert mechanisch gesehen nichts Magisches, aber sehr viel auf engem Raum. Das Pedal erzeugt über den Hauptbremszylinder Druck in der Bremsflüssigkeit, der Kolben im Sattel bewegt sich, die Beläge pressen gegen die Scheibe, und die Bewegungsenergie des Fahrzeugs wird in Wärme umgewandelt. Je höher Tempo, Fahrzeugmasse und Bremslast, desto wichtiger wird die Fähigkeit, diese Wärme kontrolliert abzuführen.
- Der Fahrer betätigt das Pedal und baut hydraulischen Druck auf.
- Die Bremsflüssigkeit überträgt diesen Druck fast verlustfrei an den Sattel.
- Der Kolben drückt den inneren Belag gegen die Scheibe, beim Schwimmsattel zieht der Sattel den äußeren Belag mit an.
- Zwischen Belag und Scheibe entsteht Reibung, die das Fahrzeug verzögert.
- Nach dem Lösen des Pedals sorgen Dichtung und Führungen dafür, dass der Belag wieder leicht zurückgeht.
In einer guten Skizze sollte man deshalb nicht nur den Kraftweg, sondern auch den Wärmeweg erkennen. Innenbelüftete Scheiben transportieren Wärme besser ab als Vollscheiben, und genau das ist einer der Gründe, warum sie an der Vorderachse so häufig sind. Wenn die Geometrie nicht sauber passt oder die Scheibe seitlichen Schlag hat, entstehen Rubbeln, ungleichmäßiger Abrieb oder im Extremfall thermische Risse. Zwei Begriffe sind dabei wichtig: Side runout beschreibt den Seitenschlag der Scheibe, DTV die Dickenschwankung der Scheibe; beides kann Vibrationen und Pedalpulsieren verursachen.
Von hier aus ist der Schritt zu den Bauarten nicht weit, denn die Zeichnung sagt oft schon, ob es eher um Alltagskomfort oder um Belastbarkeit auf der Strecke geht.
Welche Bauarten für Straße und Track den Unterschied machen
Nicht jede Bremse ist für denselben Zweck gebaut. Für mich ist die Frage nie nur, ob eine Scheibe groß aussieht, sondern ob ihr Aufbau zur Nutzung passt. Gerade bei Performance- und Motorsport-Projekten entscheidet die Bauart über Hitzefestigkeit, Pedalgefühl, Geräuschentwicklung und Lebensdauer.
Bremsscheibenarten
| Variante | Stärke | Grenze | Typischer Einsatz |
|---|---|---|---|
| Vollscheibe | Einfach, robust, meist günstig | Weniger Wärmereserve | Leichte Fahrzeuge, Hinterachse, Alltag |
| Innenbelüftete Scheibe | Bessere Kühlung und höhere Dauerbelastung | Größer und meist schwerer | Vorderachse, zügige Straße, sportliche Nutzung |
| Gebohrte Scheibe | Optisch sportlich, kann Wasser und Gase besser abführen | Je nach Einsatz potenziell mehr Verschleiß | Sportliche Straßenfahrzeuge, Mischbetrieb |
| Geschlitzte Scheibe | Gute Reinigung der Reibfläche, oft konstanteres Ansprechen | Mehr Geräusch und teilweise höherer Belagverschleiß | Ambitionierte Straße, Trackdays |
Lesen Sie auch: Schwammiges Bremspedal? So wird die Bremsreaktion direkter
Bremssättel und Kolbenanzahl
Hier ist der Unterschied zwischen Schwimm- und Festsattel besonders relevant. Ein Schwimmsattel ist kompakt und alltagstauglich, der Festsattel arbeitet steifer und verteilt den Druck meist gleichmäßiger. Für sportlichere Anlagen werden häufig mehrere Kolben eingesetzt, etwa 4-, 6- oder 8-Kolben-Sättel, weil sich die Beläge dadurch kontrollierter anlegen lassen. Das bedeutet nicht automatisch kürzere Bremswege, aber oft ein präziseres Pedalgefühl und bessere Standfestigkeit unter Last.
Für mich ist das der Punkt, an dem eine gute Skizze den praktischen Nutzen beweisen muss. Wenn sie die Bauart nicht klar trennt, kann man die Bremse zwar anschauen, aber nicht vernünftig bewerten.
Die häufigsten Fehler beim Lesen und Warten
Die meisten Probleme an Scheibenbremsen entstehen nicht, weil das Grundprinzip schlecht wäre, sondern weil Details ignoriert werden. Das ist ärgerlich, denn viele Fehler sind leicht vermeidbar, wenn man die Zeichnung richtig liest und die Wartung sauber macht.
- Nur den Außendurchmesser zu beachten. Die Scheibe kann optisch noch gut wirken und trotzdem unter dem Mindestmaß liegen.
- Den Seitenschlag zu ignorieren. Schon kleine Abweichungen reichen aus, um Rubbeln oder Pulsieren im Pedal auszulösen.
- Ungleichmäßigen Belagverschleiß zu übersehen. Das deutet oft auf festsitzende Führungsbolzen, schwergängige Kolben oder schiefe Montage hin.
- Nur einseitig zu ersetzen. Ich halte es für einen Fehler, Bremsscheiben achsweise nicht paarweise zu tauschen, wenn eine Seite verschlissen ist.
- Die Service-Stellung der elektrischen Feststellbremse zu vergessen. Bei modernen Hinterachs-Sätteln ist das kein Detail, sondern Voraussetzung für sauberes Zurückstellen des Kolbens.
- Neue Bremsen zu hart anzufahren. Textar empfiehlt für neue Bremsen die ersten 200 km besonders vorsichtig zu fahren; ich sehe das nicht als Formalität, sondern als Phase, in der sich Belag und Scheibe sauber aufeinander einschleifen.
Ein weiterer Fehler ist, die Skizze wie ein statisches Bild zu lesen. In der Praxis muss sie auch zeigen, welche Teile beweglich sind, wo Führungen sitzen und an welchen Stellen Schmutz oder Hitze später Probleme machen. Genau diese Punkte entscheiden oft darüber, ob ein System jahrelang sauber arbeitet oder schon nach kurzer Zeit Geräusche und ungleichmäßigen Verschleiß produziert.
Damit wird die Zeichnung zum Werkzeug und nicht nur zur Illustration. Und genau so nutze ich sie auch bei Umbauten.
Woran ich bei einer Skizze für Umbau und Trackday sofort erkenne, ob sie taugt
Bei Performance-Projekten ist eine schöne Grafik fast wertlos, wenn die harten Daten fehlen. Ich will auf einen Blick sehen, ob das System mechanisch passt, thermisch Reserven hat und zur Felge sowie zum Einsatzzweck passt. Die besten Skizzen beantworten deshalb nicht nur die Frage „Was ist das?“, sondern auch „Passt das wirklich an dieses Auto?“
- Scheibendurchmesser und Scheibendicke sind klar angegeben.
- Aufnahme am Radträger, Lochkreis und Topfgeometrie sind nachvollziehbar.
- Sattel und Halter sind so gezeichnet, dass die Freigängigkeit zur Felge prüfbar ist.
- Kolbenanzahl und Belagfläche sind erkennbar, weil sie das Pedalgefühl und die Druckverteilung beeinflussen.
- Kühlung und Luftführung sind nicht nur dekorativ angedeutet, sondern logisch dargestellt.
- Servicepunkte wie Entlüftung, Verschleißmaß und Feststellbremsenmechanik sind markiert.
Wenn ich so eine Zeichnung vor mir habe, kann ich viel schneller beurteilen, ob ein Umbau sinnvoll ist oder nur teuer wirkt. Genau darin liegt der praktische Wert einer guten Bremsenskizze: Sie spart Fehlkäufe, verhindert Montagefehler und zeigt früh, ob die Lösung zum Auto, zur Felge und zur tatsächlichen Belastung auf der Strecke passt.
