Die Sicherungsbelegung im Golf 6 ist kein trockenes Werkstattthema, sondern oft der schnellste Weg, eine nervige Elektrikstörung sauber einzugrenzen. Ich zeige hier, welche Sicherungen für Licht, Komfort, Motor und Diagnose besonders wichtig sind und wie ich aus einem Fehlerbild ableite, ob wirklich die Sicherung schuld ist oder eher ein Kabel, Relais oder Steuergerät. Gerade beim Golf 6 lohnt diese Reihenfolge, weil mehrere Funktionen auf engem Raum zusammenhängen und ein einziger Ausfall schnell Folgefehler im Fehlerspeicher erzeugt.
Die wichtigsten Punkte, bevor du am Golf 6 überhaupt etwas tauschst
- Die Belegung hängt je nach Baujahr, Motor und Ausstattung leicht ab.
- Der Golf 6 hat typischerweise einen Sicherungskasten im Innenraum und einen im Motorraum.
- OBD-Probleme, ABS/ESP-Warnungen und Startfehler sind oft Versorgungsfehler, keine reinen Sensorfehler.
- Eine Sicherung immer nur mit gleichem Amperewert ersetzen.
- Wenn die neue Sicherung sofort wieder ausfällt, steckt meist ein Kurzschluss oder ein defekter Verbraucher dahinter.
Wo die Sicherungskästen im Golf 6 sitzen
Der Golf 6 hat zwei Stellen, an denen ich bei der Diagnose fast immer anfange: den Sicherungskasten im Innenraum am linken Rand der Instrumententafel und den zweiten Kasten im Motorraum. Je nach Baujahr, Karosserie und Ausstattung können einzelne Positionen verschoben oder anders belegt sein, deshalb verlasse ich mich nie nur auf eine generische Tabelle aus dem Netz, sondern immer auch auf die Beschriftung am Deckel und das Bordbuch. Freie Plätze sind dabei ganz normal, sie sind oft als Reserve vorgesehen und kein Fehlerbild für sich.
Im Innenraum landen vor allem Komfort-, Karosserie- und Diagnosestränge. Im Motorraum sitzen die Kreise, die für Starten, Motorsteuerung, ABS/ESP und die Bordversorgung kritischer sind. Genau diese Trennung macht die Diagnose einfacher, weil ein Ausfall im Innenraum oft anders wirkt als ein Fehler im Antriebsstrang. Von dort aus lässt sich die Suche viel gezielter eingrenzen.
Diese Innenraum-Sicherungen sind für Diagnose und Komfort am wichtigsten
Wenn im Golf 6 Fensterheber, Heckwischer, Sitzheizung, OBD oder Teile des Bordnetzes ausfallen, schaue ich zuerst in den Innenraumkasten. Dort hängen viele Verbraucher, die im Alltag sofort auffallen und bei einer Unterbrechung oft mehrere kleine Symptome gleichzeitig erzeugen. Genau das ist für die Diagnose nützlich, weil sich daraus die betroffenen Stromkreise gut ableiten lassen.
| Sicherung | Absicherung | Warum sie für die Diagnose wichtig ist |
|---|---|---|
| F2, 10 A | Bremslichtschalter, ABS, Kombiinstrument, elektromechanische Servolenkung, Kraftstoffpumpensteuerung | Ein Defekt kann Warnlampen, Aussetzer und Folgefehler in mehreren Steuergeräten auslösen. |
| F13, 10 A | Lichtschalter, OBD, Rückfahrkamera, Regen- und Lichtsensor | Wenn die Diagnosebuchse stromlos ist oder Sensoren aussteigen, prüfe ich hier zuerst. |
| F22, 20 A | Frischluftgebläse | Wichtig bei Klima- und Lüftungsproblemen, besonders wenn die Heizung plötzlich gar nicht mehr reagiert. |
| F27, 15 A | Kraftstoffpumpe | Relevant bei Startproblemen: Der Motor dreht, springt aber nicht an. |
| F37, 30 A | Sitzheizung vorn | Hilft, einen klaren Einzeldefekt von einem größeren Bordnetzproblem zu trennen. |
| F41, 15 A | Heckscheibenwischermotor | Ein typischer Komfortausfall, der schnell zeigt, ob nur ein einzelner Kreis betroffen ist. |
| F32 / F42, 20-30 A | 12V-Steckdose / Zigarettenanzünder | Typisch bei defekten Ladeadaptern, Kurzschlüssen oder Zubehörproblemen. |
Für mich ist wichtig: Wenn mehrere Komfortfunktionen gleichzeitig tot sind, suche ich nicht zuerst bei den Endverbrauchern, sondern beim gemeinsamen Versorgungszweig. Das spart Zeit und verhindert, dass man wegen eines einzelnen durchgebrannten Schutzes unnötig Teile tauscht. Als Nächstes wird es unter der Haube spannender, weil dort die wirklich entscheidenden Versorgungen für Motor und Diagnose liegen.

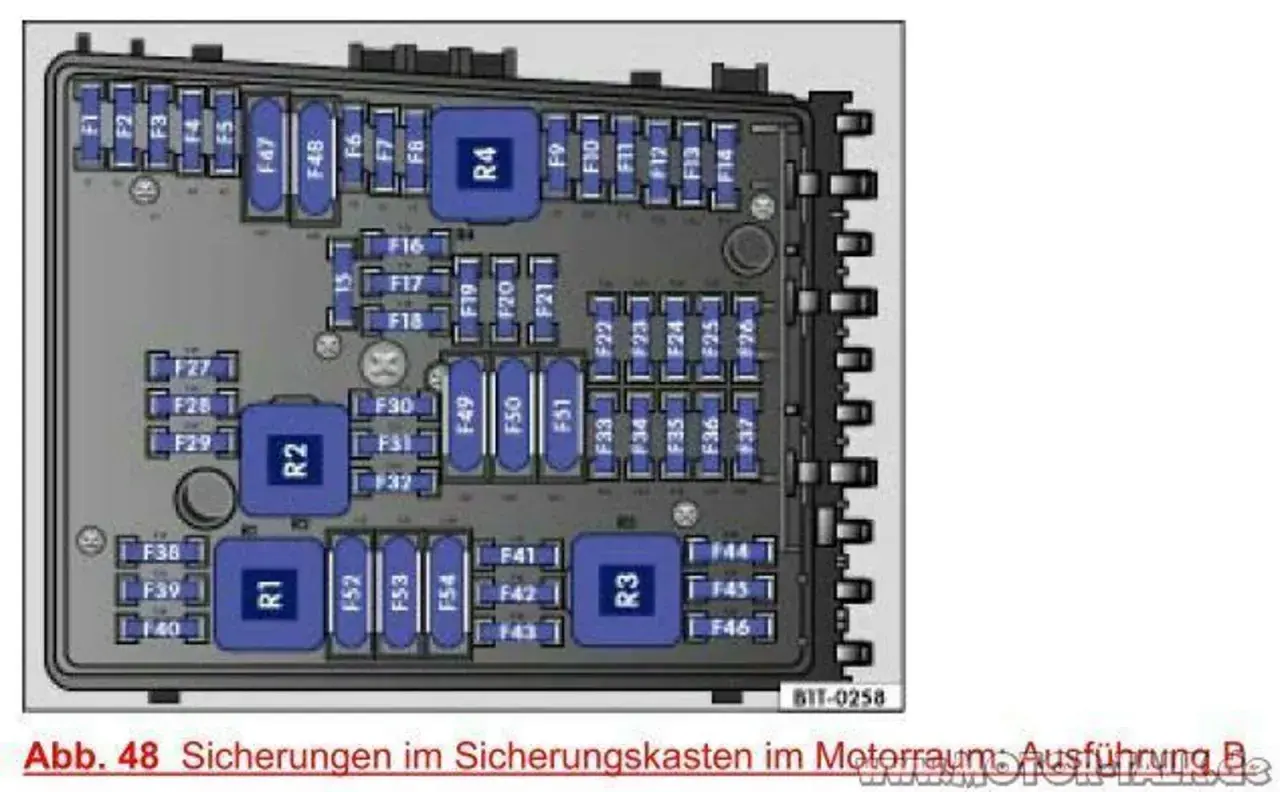

Diese Motorraum-Sicherungen entscheiden über Start, Motor und OBD
Im Motorraum sitzen die Sicherungen, die bei Startproblemen, Kommunikationsfehlern oder Motorwarnungen besonders oft ins Spiel kommen. Hier wird die Diagnose schnell ernst, weil nicht mehr nur Komfortfunktionen betroffen sind, sondern Versorgung, Steuergeräte und teils auch die Einspritzung. Wer hier sauber prüft, trennt viel schneller zwischen echtem Bauteildefekt und bloßer Spannungsunterbrechung.
| Sicherung | Absicherung | Typisches Fehlerbild |
|---|---|---|
| F17, 20 A | ABS/ESP-Steuergerät | ABS-/ESP-Warnung, Kommunikationsfehler oder mehrfach auftretende Folgecodes. |
| F21, 15 A | Radio / Navigationssystem | Multimedia bleibt tot oder startet nur sporadisch. |
| F22, 40 A | ABS/ESP-Steuergerät, Hydraulikpumpe | Wenn Brems- und ESP-Meldungen zusammen auftreten oder das System beim Starten kurz ausfällt. |
| F25, 5 A | Diagnoseanschluss (OBD) | Der Tester bekommt keine saubere Verbindung oder der Diagnoseanschluss wirkt stromlos. |
| F26, 15 A | Motorsteuergerät | Wichtig bei Startproblemen, Notlauf und vielen scheinbar unabhängigen Fehlercodes. |
| F27, 20 A | Kraftstoffpumpe, Zündspulen | Der Motor dreht, zündet aber nicht oder geht direkt wieder aus. |
| F28, 10 A | Lambdasonde | Kann Gemisch- und Abgasfehler provozieren, oft zusammen mit unplausiblen Motorkorrekturen. |
| F30, 10 A | Motorsteuergerät | Relevant bei sporadischen Unterspannungs- oder Kommunikationsfehlern. |
Wenn der Golf 6 komplett dunkel bleibt oder die Servolenkung plötzlich mit einer Warnung quittiert, prüfe ich zusätzlich die Hochstromsicherungen an der Stirnseite des Motorraumkastens. Dort hängen je nach Version unter anderem Lichtmaschine, Servolenkung, Kühlerlüfter und Klemme 30, also das dauerhafte Plus für den Innenraumkasten. Genau diese Hauptversorgung wird gern übersehen, obwohl sie bei mehreren gleichzeitigen Ausfällen der eigentliche Auslöser ist.
Fehlercodes richtig einordnen statt nur den Speicher zu löschen
Ein Fehlercode sagt selten direkt „Sicherung defekt“. In der Praxis beschreibt er eher die Folge: Unterspannung, fehlende Kommunikation, unplausibles Signal oder Versorgungsausfall. Deshalb bewerte ich Codes immer zusammen mit dem Symptom, nicht isoliert. Das ist beim Golf 6 besonders wichtig, weil ein einziger unterbrochener Kreis schnell mehrere Steuergeräte gleichzeitig durcheinanderbringt.
| Fehlerbild | Was es oft bedeutet | Was ich zuerst prüfe | Was danach folgt |
|---|---|---|---|
| Diagnosegerät verbindet sich nicht | Versorgungsproblem am OBD-Kreis oder an Klemme 15 | F13, F25, OBD-Buchse, Batteriespannung | Wenn Strom und Masse sauber anliegen, prüfe ich Leitung und Steckkontakte. |
| ABS/ESP-Warnung nach dem Start | Unterspannung oder fehlende Versorgung des ABS-Steuergeräts | F2, F17, F22, Batterie, Lichtmaschine | Bleibt der Fehler nach Spannungsprüfung, geht es an Steuergerät, Sensorik und Kabelbaum. |
| Motor dreht, springt aber nicht an | Kraftstoffversorgung, Zündversorgung oder Steuergeräteversorgung | F26, F27, Relais, Pumpengeräusch | Wenn die Sicherung intakt ist, sind Pumpe, Relais oder Leitungsweg die nächsten Verdächtigen. |
| Radio, Fenster oder Sitzheizung sind tot | Ein einzelner Komfortkreis ist unterbrochen | Passende Innenraumsicherung und der dazugehörige Verbraucher | Wenn mehrere Komfortkreise ausfallen, schaue ich auf Bordnetzsteuergerät und gemeinsame Versorgung. |
| Sensorfehler ohne klare Ursache | Oft nicht der Sensor selbst, sondern Versorgung oder Signalweg | Steckverbinder, Massepunkte, Spannungsversorgung | Erst wenn alles sauber ist, bewerte ich den Sensor als defekt. |
Sicherungen sauber prüfen und ersetzen
Wenn ich an einer Sicherung arbeite, gehe ich nie hektisch vor. Die Reihenfolge ist simpel, aber sie verhindert die typischen Fehler, die später teuer werden. Gerade bei einem älteren Golf 6 ist das wichtig, weil der eigentliche Defekt oft nicht im Sicherungseinsatz steckt, sondern in einem überlasteten Verbraucher oder einer beschädigten Leitung dahinter.
- Zündung aus, Schlüssel abziehen und alle Verbraucher ausschalten.
- Die richtige Position über Deckelbeschriftung und Bordbuch bestätigen.
- Die Sicherung mit dem Kunststoffzieher oder einer passenden Zange entnehmen.
- Den Schmelzleiter visuell prüfen und bei Unsicherheit mit dem Multimeter auf Durchgang testen.
- Nur eine Sicherung mit identischem Amperewert und gleichem Typ einsetzen.
- Fehlerspeicher danach erneut auslesen und das System unter Last testen.
Ich ersetze eine defekte Sicherung nie durch einen höheren Wert. Das klingt nach einer schnellen Lösung, ist aber in Wahrheit ein Risiko für Kabelbaum, Stecker und Steuergeräte. Wenn die neue Sicherung sofort wieder durchbrennt, ist das fast immer ein Hinweis auf einen Kurzschluss, Feuchtigkeit im Stecker oder einen defekten Verbraucher. Genau an dieser Stelle wird aus der simplen Sicherungsfrage ein echter elektrischer Fehlersuchfall.
Wann ich nicht mehr nur an eine Sicherung glaube
Es gibt ein paar Muster, bei denen ich nach der ersten Prüfung sofort weiter denke. Wenn eine Sicherung wiederholt ausfällt, ist sie meistens nicht die Ursache, sondern nur das Schutzorgan, das den eigentlichen Fehler sichtbar macht. Das ist ein entscheidender Unterschied, den viele beim ersten Blick übersehen.- Sicherung brennt erneut durch: sehr oft Kurzschluss, scheuerndes Kabel oder defekter Verbraucher.
- Mehrere Systeme gleichzeitig spinnen: eher Versorgung, Massepunkt oder Bordnetzproblem als Einzeldefekt.
- Fehler kommt nur bei Nässe: dann denke ich an Feuchtigkeit im Sicherungskasten, am Stecker oder in einem Übergabepunkt.
- Problem trat nach Reparatur oder Nachrüstung auf: dann ist die neue Verkabelung selbst ein Hauptverdächtiger.
- Fehler bleibt trotz intakter Sicherung: dann suche ich bei Relais, Steuergerät, Leitungsweg oder Masse.
Beim Golf 6 sind typische Schwachstellen nicht nur die Sicherung selbst, sondern auch Kabeldurchführungen, Masseverbindungen und nachträglich angezapfte Stromkreise. Wenn ein Vorbesitzer Zubehör, Audio, Zusatzscheinwerfer oder eine Dashcam eingebaut hat, verändere ich meine Diagnose sofort: Dann kann ein scheinbar einfacher Fehler durch eine unsaubere Nachrüstung ausgelöst worden sein. Das ist unangenehm, aber in der Praxis häufiger als viele glauben.
Was ich bei Nachrüstungen und Tuning zusätzlich prüfe
Im Umfeld von Performance-Tuning und Zubehör sehe ich oft dieselbe Ursache mit anderem Gesicht: zusätzliche Verbraucher, die auf vorhandene Sicherungskreise gelegt wurden, ohne die Last sauber zu planen. Das funktioniert am Anfang, macht die Fehlersuche später aber deutlich komplizierter. Gerade bei stärkeren Soundanlagen, Zusatzbeleuchtung, Sitzheizungs-Nachrüstungen oder elektronischen Zusatzmodulen lohnt sich ein nüchterner Blick auf die Stromversorgung.
- Ich prüfe, ob Zusatzverbraucher separat abgesichert sind oder auf einen Serienkreis gelegt wurden.
- Ich schaue, ob die Masse sauber gesetzt ist und nicht über Lack oder lose Karosserieschrauben läuft.
- Ich kontrolliere, ob Kabel an Kanten, Haltern oder Metallträgern scheuern können.
- Ich notiere jede Änderung, damit spätere Fehlercodes nicht wie ein Serienproblem aussehen.
- Ich tausche nie einfach die Sicherung gegen einen höheren Wert, nur damit ein Zubehörteil „durchhält“.
Wenn du die Sicherungsbelegung des Golf 6 mit dieser Logik liest, wird die Elektrik deutlich übersichtlicher: erst der betroffene Kreis, dann die Ursache, dann erst der Teiletausch. Genau so vermeidest du unnötige Kosten und findest schneller heraus, ob ein Fehler wirklich im Sicherungskasten sitzt oder nur dort sichtbar wird. Für Diagnose und sauberes Arbeiten ist das meist der wichtigste Unterschied.
