Der technische Aufbau der Trommelbremse wirkt auf den ersten Blick schlicht, ist aber genau deshalb interessant: In ihr greifen wenige, klar definierte Bauteile sehr präzise ineinander. Wer versteht, wie Bremstrommel, Bremsbacken, Radbremszylinder, Federn und Nachsteller zusammenarbeiten, kann Verschleiß besser einschätzen und Reparaturen deutlich realistischer beurteilen. Gerade an der Hinterachse und bei integrierten Feststellbremsen spielt dieses System bis heute eine wichtige Rolle.
Die wichtigsten Punkte auf einen Blick
- Die Bremswirkung entsteht, wenn der Radbremszylinder die Bremsbacken von innen gegen die Trommel drückt.
- Rückholfedern lösen die Bremsbacken wieder, der Nachsteller hält das Spiel klein.
- Die geschlossene Bauform schützt gut vor Schmutz, Wasser und Streusalz.
- Im Service sind saubere Montage, richtige Nachstellung und der Tausch verschlissener Teile als Achspaar wichtig.
- Für dauerhafte Hochlast und sportliche Beanspruchung ist die Scheibenbremse meist im Vorteil.
So arbeitet die Trommelbremse im Fahrbetrieb
Ich schaue mir bei Bremsen immer zuerst den Kraftweg an. Beim Betätigen des Pedals baut der Hauptbremszylinder Hydraulikdruck auf, dieser wird über die Bremsleitungen zum Radbremszylinder weitergeleitet, und dort wird der Druck in eine mechanische Spreizkraft umgesetzt. Die Bremsbacken drücken dann von innen an die rotierende Bremstrommel, die Reibung bremst das Rad ab.
Das System wirkt einfach, hat aber eine Besonderheit: Durch die geschlossene Geometrie und die Art, wie die Backen in der Trommel anliegen, entsteht eine gewisse Selbstverstärkung. Genau das sorgt für ordentliche Bremskraft bei vergleichsweise geringem Pedaldruck, verlangt aber auch eine saubere Abstimmung der einzelnen Teile. Sobald die Reibpaarung nicht mehr stimmt, merkt man das schnell an der Dosierbarkeit.
Neben der Fußbremse gibt es meist noch die mechanische Betätigung über das Handbremsseil. Hier wird nicht hydraulisch, sondern direkt über Zugkraft gearbeitet. Genau deshalb ist es sinnvoll, die einzelnen Bauteile getrennt zu betrachten, denn die Konstruktion erklärt erst, warum die Trommelbremse so robust und zugleich so sensibel auf falsche Einstellung reagieren kann.

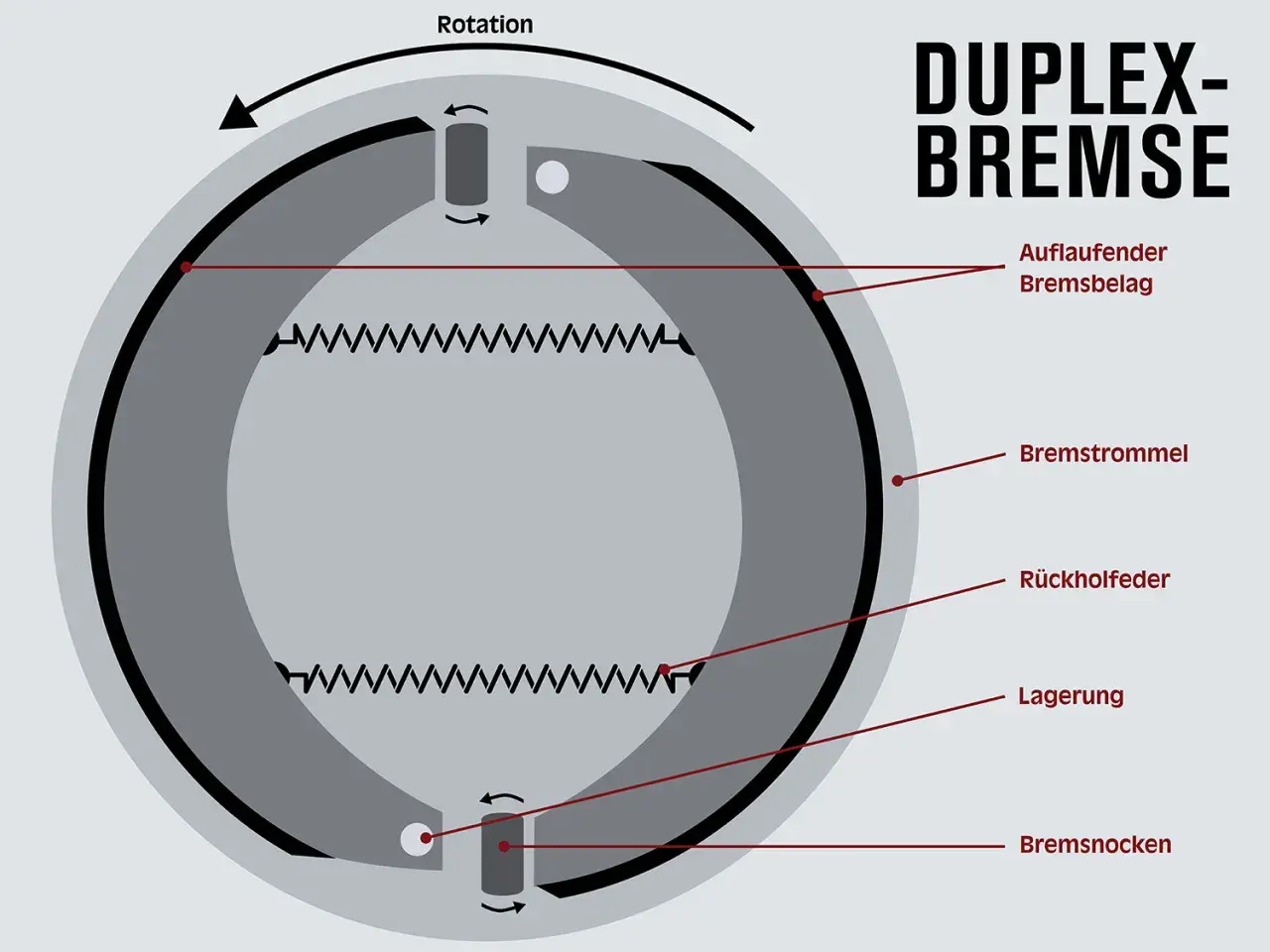

Aus welchen Bauteilen die Bremse besteht
Für die technische Konstruktion ist nicht nur wichtig, was vorhanden ist, sondern wie die Teile zusammenarbeiten. Je nach Fahrzeug können Details leicht variieren, die Grundarchitektur bleibt aber gleich.
| Bauteil | Aufgabe | Worauf ich achte |
|---|---|---|
| Bremstrommel | Rotierende Reibfläche, gegen die die Bremsbacken drücken | Risse, Innenmaß, Laufspur, Korrosion |
| Bremsbacken mit Belag | Erzeugen die Reibung und wandeln Bewegungsenergie in Wärme um | Belagstärke, ungleichmäßigen Verschleiß, Verölung |
| Radbremszylinder | Setzt den Hydraulikdruck in Spreizkraft um | Dichtheit, Manschetten, freie Kolbenbewegung |
| Ankerplatte | Trägt und führt die Bauteile der Radbremse | Sauberkeit, Korrosion, Auflagepunkte |
| Rückholfedern | Ziehen die Bremsbacken nach dem Bremsen zurück | Federkraft, Rost, korrekte Montage |
| Nachsteller | Hält den Abstand zwischen Belag und Trommel klein | Funktion, Leichtgängigkeit, richtige Grundeinstellung |
| Handbremshebel und Seilzug | Mechanische Betätigung für die Feststellbremse | Korrosion, Zugweg, Rückstellung |
| Optional: Radlager oder ABS-Impulsring | Je nach Bauart in oder an der Trommel integriert | Ausführung fahrzeugspezifisch prüfen |
Je nach Fahrzeug kann die Bremstrommel also mehr sein als nur eine Reibfläche. Teilweise sind Radlager oder ABS-Komponenten integriert, was den Austausch und die Ersatzteilwahl deutlich fahrzeugspezifischer macht. Die Bauteile erklären das Prinzip, die Bauform erklärt die Unterschiede im Fahrbetrieb.
Welche Bauarten im Fahrzeugalltag wichtig sind
Bei Trommelbremsen lohnt sich der Blick auf die konkrete Ausführung. In der Praxis begegnen mir vor allem drei Varianten: die klassische Hinterrad-Trommel, die Duo-Servo-Lösung und die Trommel im Scheibentopf als Feststellbremse. Die Geometrie entscheidet dabei mit darüber, wie stark das System selbstverstärkt, wie gut es nachstellt und wie es sich im Service verhält.
| Bauart | Typischer Einsatz | Technische Bedeutung |
|---|---|---|
| Klassische Hinterrad-Trommel | Klein- und Kompaktfahrzeuge, teils Nutzfahrzeuge | Robuste, geschlossene Lösung mit einfacher Parkbremsfunktion |
| Duo-Servo-Trommelbremse | Besondere Hinterachs- oder Feststellbremslösungen | Hohe Selbstverstärkung, deshalb gute Haltekraft bei sauberer Einstellung |
| Trommel im Scheibentopf | Häufig als Feststellbremse hinter der eigentlichen Scheibenbremse | Vorne Scheibenbremse für die Fahrbremsung, innen Trommel für das Parken |
HELLA zeigt das an einem BMW-Beispiel sehr anschaulich: Dort arbeitet die Feststellfunktion nicht direkt auf die hinteren Beläge, sondern auf eine Duo-Servo-Trommelbremse im Scheibentopf. Für mich ist das ein gutes Praxisbeispiel, weil man daran sieht, dass Trommelbremse nicht gleich Trommelbremse ist. Wer diese Varianten kennt, erkennt später Verschleiß und Fehlverhalten deutlich schneller.
Woran ich Verschleiß und typische Fehler erkenne
Die Trommelbremse meldet Probleme selten leise. Schleifende Geräusche, eine schlechter werdende Feststellbremse, einseitiges Ziehen oder eine Bremse, die nach dem Lösen nicht sauber freigibt, sind für mich typische Warnzeichen. Besonders kritisch wird es, wenn Bremsteile korrodieren oder wenn Bremsflüssigkeit aus einem undichten Radbremszylinder auf die Beläge gelangt.
- Schwache Handbremse: oft Folge von verschlissenen Backen, falscher Nachstellung oder zu viel Spiel im Seilzug.
- Einseitige Bremswirkung: kann auf ungleich verschlissene Beläge, festgehende Kolben oder defekte Federn hindeuten.
- Schleifen nach dem Bremsen: deutet häufig auf verrostete Bauteile, festgehende Nachsteller oder ein zu strammes Seil hin.
- Ölige oder nasse Beläge: fast immer ein ernstes Zeichen für Undichtigkeiten oder Kontamination.
- Risse oder starke Laufspuren an der Trommel: dann ist die Trommel selbst kein Kandidat mehr für eine bloße Sichtprüfung.
Praktisch wichtig ist auch die Verschleißgrenze der Trommel. Wenn das Innenmaß überschritten ist oder Risse auftreten, gehört die Trommel ersetzt. Bosch weist außerdem darauf hin, dass Trommeln achsweise getauscht werden sollten. Das ist kein kosmetischer Rat, sondern vermeidet unterschiedliche Reibwerte links und rechts. Genau hier zeigt sich, ob ein System nur irgendwie funktioniert oder wirklich sauber arbeitet.
Trommelbremse und Scheibenbremse unterscheiden sich deutlicher, als viele denken
Im Alltag wird die Trommelbremse oft nur als günstigere Alternative zur Scheibenbremse gesehen. Das greift zu kurz. Beide Systeme haben eine klare Rolle, und der Unterschied liegt nicht nur im Preis, sondern vor allem in der Thermik, der Bauform und der Art, wie sie sich im Fahrzeug einfügen.
| Kriterium | Trommelbremse | Scheibenbremse |
|---|---|---|
| Schutz vor Umwelteinflüssen | Geschlossene Bauform, gut gegen Schmutz, Wasser und Salz geschützt | Offener, dadurch stärker den Umwelteinflüssen ausgesetzt |
| Wärmeabfuhr | Weniger offen, bei Dauerlast eher im Nachteil | Sehr gut, deshalb im harten Fahrbetrieb meist überlegen |
| Bremskraftgefühl | Selbstverstärkend, dadurch kräftig bei moderatem Pedaldruck | Direkter und meist besser dosierbar unter hoher Last |
| Feststellbremse | Mechanisch sehr gut integrierbar | Oft mit Zusatzmechanik oder separater Trommel im Scheibentopf |
| Wartung | Mehr Kleinteile, oft aufwendiger zu montieren | Meist schneller zugänglich |
| Einsatz im Performance-Bereich | Für hohe Dauerhitze eher zweite Wahl | Für sportliche und thermisch anspruchsvolle Anwendungen klar im Vorteil |
Genau dieser Unterschied erklärt, warum die Trommelbremse an der Hinterachse oder als Parkbremse weiterhin sinnvoll sein kann, während an der Vorderachse bei sportlicher Nutzung meist die Scheibe dominiert. Für den Straßenbetrieb und für viele E-Fahrzeuge passt die Trommel aber sehr gut, weil sie wenig offen ist und in vielen Fällen seltener belastet wird. Der nächste Punkt ist deshalb nicht die Theorie, sondern die Frage, wie man sie im Service sauber behandelt.
Worauf ich bei Wartung und Umbau der Hinterradbremse achte
Bei der Trommelbremse mache ich bei der Wartung keine halben Sachen. Wenn das System geöffnet ist, prüfe ich die komplette Seite, also Backen, Federn, Nachsteller, Radbremszylinder, Auflagepunkte und Trommel. Bosch empfiehlt für den Ersatz von Bremsbacken komplette Reparatursätze; das spart laut Hersteller bis zu 50 Prozent Arbeitszeit gegenüber Einzelteilen und reduziert das Risiko, alte Verschleißteile im System zu lassen. Das ist nicht nur bequem, sondern technisch sinnvoll.
- Ich prüfe zuerst, ob die Bremse links und rechts gleichmäßig verschleißt und ob die Trommel noch im zulässigen Maß liegt.
- Dann reinige ich die Auflage- und Gleitpunkte auf der Ankerplatte und schmiere sie nur mit einer geeigneten, metallfreien Hochtemperaturpaste.
- Das Handbremsseil entlaste ich vor der Einstellung vollständig. Die Spielkorrektur gehört über den Nachsteller gelöst, nicht über ein zu straff gezogenes Seil.
- Radbremszylinder und Staubmanschetten kontrolliere ich immer auf Dichtheit. Schon kleine Undichtigkeiten können die Beläge ruinieren.
- Ist die Trommel verschlissen, gerissen oder außerhalb der Grenze, tausche ich sie achsweise.
- Nach der Montage folgen Funktionsprüfung, Freigängigkeit und eine saubere Probefahrt mit anschließender Kontrolle.
Auch die Leitungen und Schläuche am Hinterwagen behalte ich im Blick, weil sie Spritzwasser, Salz und mechanischer Belastung ausgesetzt sind. Wenn dort bereits Risse, Korrosion oder beschädigte Schutzhüllen sichtbar sind, ist ein Mitwechsel oft die vernünftigere Lösung als später doppelt zu arbeiten. So bleibt die Trommelbremse nicht nur technisch korrekt aufgebaut, sondern auch im Alltag zuverlässig nutzbar.
Warum der geschlossene Aufbau heute wieder an Bedeutung gewinnt
Interessant ist, dass die Trommelbremse keineswegs ein Auslaufmodell ist. Gerade bei Elektrofahrzeugen passt ihr geschlossener Aufbau gut zum Einsatzprofil, weil die mechanische Hinterradbremse dort wegen der Rekuperation seltener stark beansprucht wird. Weniger offene Fläche bedeutet weniger Schmutzeintrag, und genau das ist im Alltag ein echter Vorteil.
Für mich ist das der eigentliche Kern dieses Systems: Die Trommelbremse ist nicht altmodisch, sondern zweckmäßig. Sie ist dort stark, wo Robustheit, Parkbremsfunktion und moderate thermische Belastung im Vordergrund stehen. Wer ihren Aufbau versteht, kann besser entscheiden, wann sie passt, wann sie Grenzen hat und welche Teile bei Wartung oder Umbau wirklich kritisch sind.
