Beim XC60 hängt der Umgang mit dem AGR-Ventil stark vom Motor und vom Baujahr ab. Vor allem bei Dieselvarianten geht es dabei nicht nur um das reine Abschrauben, sondern um Zugang, Dichtungen, Kühlmittel und die Frage, ob Reinigung oder Ersatz die bessere Lösung ist. Ich zeige hier den praktischen Ablauf, die typischen Stolperfallen und die Punkte, die ich vor dem ersten Schraubenschlüssel prüfe.
Die wichtigsten Punkte zum AGR-Ventil am XC60
- Das AGR-Ventil sitzt beim XC60 vor allem an Dieselantrieben und ist oft mit Kühler und Elektronik gekoppelt.
- Der Ausbau ist sinnvoll für Diagnose, Reinigung oder Ersatz, nicht für eine dauerhafte Stilllegung im Straßenbetrieb.
- Ohne neue Dichtungen, passenden Stecknüssen und OBD-Check endet die Arbeit schnell im Rückläufer.
- Der genaue Aufbau variiert stark nach Motorcode; der Modellname allein reicht nicht aus.
- Nach der Montage sind Dichtheitsprüfung, Fehlerspeicher und Kühlmittelstand Pflicht.
Wann der Ausbau beim XC60 wirklich Sinn ergibt
Beim XC60 gehe ich zuerst an die Ursache, nicht an die Schrauben. Ein verschmutztes AGR-Ventil macht sich oft durch unruhigen Leerlauf, trägen Antritt, erhöhte Rußbildung, Leistungsverlust oder eine Motorkontrollleuchte bemerkbar. Wenn das Ventil nur verkokt ist, lohnt sich der Ausbau zum Reinigen häufig noch; bei Spiel im Stellmotor, Undichtigkeiten oder einem defekten Kühler ist der Austausch meist die sauberere Lösung. Auf öffentlichen Straßen ist eine dauerhafte Stilllegung der Abgasrückführung in Deutschland nicht zulässig, deshalb trenne ich klar zwischen Reparatur und unzulässiger Manipulation. Der nächste Punkt ist die Bauart, denn davon hängt der Zugang komplett ab.
- Leichter Verschmutzungsgrad: Ausbau, Reinigung und neue Dichtungen reichen oft aus.
- Starker Ruß- oder Ölfilm: Ich prüfe zusätzlich Ansaugtrakt und AGR-Kühler.
- Elektrischer Fehler oder Klappern: Dann ist das Ventil selbst oft verschlissen.
- Kühlmittelverlust: Hier denke ich sofort an den Kühler und nicht nur an das Ventil.
Welche XC60-Varianten ich zuerst prüfe
In den Volvo-Unterlagen zum XC60 wird das AGR-Ventil vor allem den Dieselmotoren zugeordnet, und genau deshalb reicht die Modellbezeichnung allein nicht aus. Ich prüfe immer zuerst Motorcode, Baujahr und ob das System nur aus Ventil besteht oder zusammen mit AGR-Kühler, Stellmotor und Kühlsystem als Einheit kommt. Gerade bei älteren XC60-Dieseln ist die Bauform oft kompakter als es von außen aussieht; bei Benzin- oder Hybridvarianten kann der Aufbau dagegen ganz anders sein oder das Thema spielt so gar nicht in derselben Form mit. Wer hier falsch bestellt, kauft schnell das falsche Teil und verliert einen halben Arbeitstag.
| Variante | Typische Auslegung | Praktische Folge |
|---|---|---|
| Älterer XC60-Diesel | AGR-Ventil oft separat, aber eng am Kühler oder Ansaugtrakt | Guter Zugang nicht immer von oben, Kühlmittel häufig mit im Spiel |
| Späterer Diesel | Mehr Sensorik und Stellglieder, Bauteile dichter integriert | Mehr Demontage, mehr Dichtungen, Entlüftung wichtiger |
| Benzin- oder Hybridvariante | Andere Abgasführung, AGR nicht immer in dieser Form vorhanden | Teilenummer nach Motorkennung prüfen statt nur nach dem Modell zu gehen |
Wenn die Variante klar ist, plane ich Werkzeug und Sicherheitsarbeit erst danach. So vermeide ich den klassischen Fehler, mitten im Ausbau festzustellen, dass ein Schlauch, eine Schelle oder eine Dichtung fehlt.
So bereite ich den Ausbau vor
Der Ausbau selbst wird viel einfacher, wenn die Vorbereitung stimmt. Ich lege mir vorab nicht nur das Werkzeug zurecht, sondern auch neue Dichtungen, einen sauberen Auffangbehälter und einen OBD-Scanner. Beim XC60 spart das später Zeit, weil ich nicht zwischen Motorraum, Werkbank und Teilekiste hin und her springen muss.
| Werkzeug oder Teil | Wofür ich es brauche |
|---|---|
| Torx- und Stecknuss-Satz | Für Abdeckung, Halter und Befestigungsschrauben |
| Ratsche mit Verlängerung | Für schwer erreichbare Schrauben am AGR-Modul |
| Drehmomentschlüssel | Damit ich Aluminiumgehäuse und Dichtflächen nicht überziehe |
| Bremsenreiniger und Lappen | Für Dichtflächen und leichte Rußablagerungen |
| Neue Dichtung oder O-Ring-Satz | Alte Dichtungen verwende ich hier nicht wieder |
| Auffangwanne für Kühlmittel | Falls der AGR-Kühler oder ein Kühlanschluss geöffnet wird |
| OBD-Scanner | Für Fehlerspeicher, Plausibilitätsprüfung und Abschlusskontrolle |
- Ich lasse den Motor komplett abkühlen, bevor ich anfange.
- Ich sichere das Fahrzeug gegen unbeabsichtigtes Starten.
- Ich markiere Schläuche und Stecker, damit der Zusammenbau später logisch bleibt.
- Wenn Kühlkreise geöffnet werden, halte ich genug frisches Kühlmittel und passende Schellen bereit.
Die Vorbereitung ist keine Nebensache, sondern der Teil, der am Ende darüber entscheidet, ob der Ausbau sauber wirkt oder nach zwei Tagen wieder zurückkommt. Genau so gehe ich dann auch an die eigentliche Demontage heran.
So läuft der Ausbau typischerweise ab

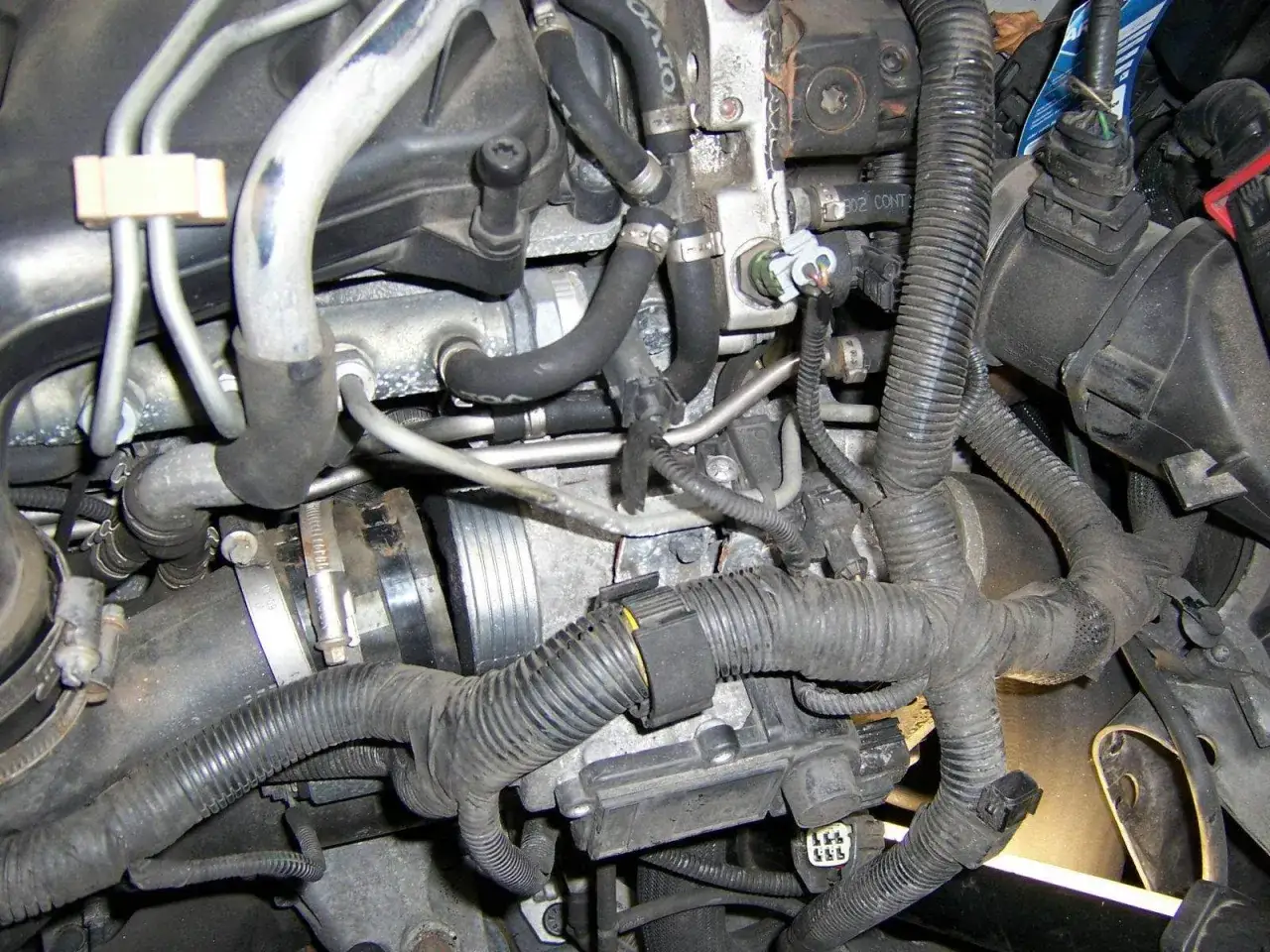

Je nach XC60-Motor ist der Zugang von oben halbwegs ordentlich oder deutlich enger als man es zunächst vermutet. Ich arbeite deshalb Schritt für Schritt und versuche nicht, das komplette Bauteil mit Gewalt aus dem Motorraum zu ziehen. Wenn das AGR-Ventil zusammen mit dem Kühler sitzt, wird aus einem kurzen Schraubjob schnell eine kleine Demontagearbeit.
- Ich schaffe zuerst Sichtzugang. Motorabdeckung, Luftführung oder Ansaugschlauch kommen raus, damit ich das AGR-Modul überhaupt sauber sehe.
- Ich löse und markiere alle Anschlüsse. Elektrische Stecker, Unterdruckleitungen und gegebenenfalls Kühlmittelschläuche markiere ich vor dem Abziehen.
- Ich fange Kühlmittel sauber auf, wenn der Kreislauf geöffnet wird. Gerade beim AGR-Kühler ist das wichtig, sonst wird aus dem Ausbau unnötig viel Nacharbeit.
- Ich löse die Befestigungen mit Gefühl. Rostlöser, die richtige Bitgröße und eine ruhige Hand sparen hier mehr Zeit als rohe Kraft.

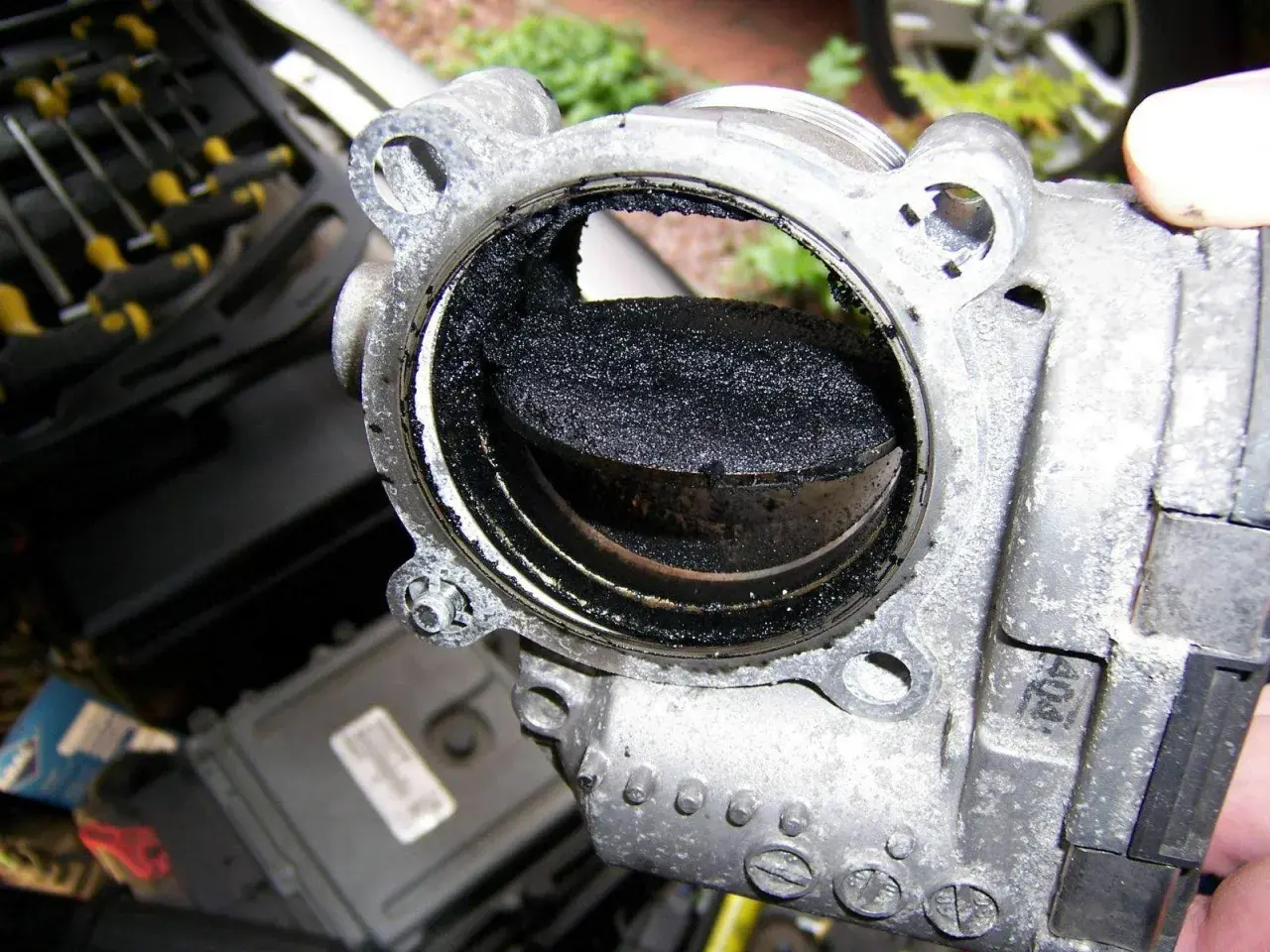

- Ich nehme das Ventil oder das Modul heraus. Dabei achte ich auf die Dichtung und auf verbrannte oder verrußte Dichtflächen.
- Ich prüfe die angrenzenden Kanäle. Wenn Ansaugseite oder Kühler stark zugesetzt sind, ist eine reine Ventilreinigung oft zu kurz gedacht.
- Ich baue alles in umgekehrter Reihenfolge wieder ein. Neue Dichtung, saubere Auflageflächen, korrekte Schlauchführung und danach Entlüftung sowie Fehlerspeichercheck.
Der kritische Punkt ist fast immer die Schnittstelle zwischen Ventil, Kühler und Ansaugtrakt. Wenn dort schon viel Ruß sitzt, ist die Entscheidung zwischen Reinigen und Ersetzen der eigentliche Drehpunkt der ganzen Arbeit.
Reinigen, ersetzen oder nicht anfassen
Ich trenne beim XC60 bewusst zwischen drei Wegen: reinigen, ersetzen oder dauerhaft stilllegen. Für den normalen Straßenbetrieb ist die letzte Variante keine vernünftige Option. Für Reparatur und Wartung bleiben Reinigung und Ersatz, und die Entscheidung hängt davon ab, wie stark das Bauteil verschlissen ist.
| Maßnahme | Wann sie Sinn ergibt | Vorteil | Grenze |
|---|---|---|---|
| Reinigung | Bei leichter bis mittlerer Verkokung und intaktem Stellmotor | Günstig, schnell und oft ausreichend | Bringt nichts bei mechanischem Verschleiß oder Undichtigkeit |
| Ersatz | Bei defektem Motor, klemmendem Ventil oder Kühlerproblemen | Technisch die sauberste Lösung | Teurer, manchmal mit größerem Ausbauaufwand verbunden |
| Dauerhaft stilllegen | Für den XC60 im Straßenverkehr nicht empfehlenswert | Kein echter Vorteil im Alltag | Rechtlich problematisch und technisch oft nur scheinbar einfach |
Wenn der Kühler und die Kanäle schon stark zugesetzt sind, rettet Reinigung oft nur kurzfristig. Dann ist der Ersatz nicht die teurere, sondern die ehrlichere Lösung, weil ich mir den zweiten Ausbau spare.
Diese Fehler kosten beim XC60 am meisten Zeit
Die meisten Rückläufer entstehen nicht am Ventil selbst, sondern bei den kleinen Dingen rundherum. Das wirkt banal, ist aber genau der Punkt, an dem ich in der Werkstatt am häufigsten nachbessern würde.
- Alte Dichtungen wiederverwenden: Das führt schnell zu Abgasleck oder Nebenluft.
- Schrauben mit der falschen Größe lösen: Gerade an Alu-Gehäusen sind beschädigte Köpfe unnötig teuer.
- Kühlmittel nicht sauber sichern: Dann wird die Entlüftung nach dem Einbau unnötig kompliziert.
- Nur das Ventil reinigen: Wenn der AGR-Kühler dicht sitzt, kommt der Fehler oft zurück.
- Fehlerspeicher nicht prüfen: Ohne OBD-Check bleibt unklar, ob der Defekt wirklich behoben ist.
Ein weiterer Punkt ist die Reihenfolge: Ich prüfe zuerst die Dichtflächen und erst dann den Zusammenbau. Wer anders herum arbeitet, baut die gleiche Unsauberkeit einfach wieder ein.
Mit welchem Aufwand und welchen Kosten du rechnen solltest
Für Deutschland ist eine grobe Werkstattordnung hilfreich, weil der Aufwand beim XC60 stark schwankt. Ein sauber zugängliches AGR-Ventil ist schnell erledigt, ein festgehendes Modul mit Kühler und Kühlmittelleitungen wird deutlich teurer. Ich plane deshalb immer mit einem Puffer, nicht mit dem Best-Case.
| Arbeit | Typische Dauer | Grobe Kosten in Deutschland |
|---|---|---|
| Reinigung bei gutem Zugang | 1,5 bis 3 Stunden | Etwa 120 bis 280 Euro |
| AGR-Ventil ersetzen | 2 bis 4 Stunden | Etwa 300 bis 900 Euro |
| Ventil plus AGR-Kühler | 4 bis 6 Stunden | Etwa 700 bis 1.500 Euro |
Die Teilepreise schwanken stark nach Motor und Hersteller; allein das Ventil liegt oft im mittleren dreistelligen Bereich, mit Kühler wird es schnell deutlich teurer. Wenn Rost, festgegammelte Schrauben oder Kühlmittelprobleme dazukommen, steigt der Aufwand spürbar. Genau deshalb lohnt sich eine saubere Diagnose vor dem Schrauben mehr als ein vorschneller Teilekauf.
Nach dem Einbau kontrolliere ich am XC60 immer diese drei Punkte
Nach dem Zusammenbau ist die Arbeit erst dann wirklich fertig, wenn das System im Alltag sauber läuft. Der XC60 reagiert auf Undichtigkeiten und fehlerhafte Montage meist nicht sofort, sondern erst nach den ersten Lastwechseln oder nach einer kurzen Fahrt. Deshalb mache ich die Abschlusskontrolle nie nebenbei.
- Dichtheit im Stand: Ich prüfe, ob irgendwo Abgas, Luft oder Kühlmittel austritt.
- Fehlerspeicher und Leerlauf: Der Motor muss ruhig laufen, ohne neue Einträge im Speicher.
- Kühlmittelstand nach Abkühlung: Erst nach dem vollständigen Abkühlen bewerte ich den Stand korrekt.
Wenn der Zugang eng ist oder der AGR-Kühler bereits mitbetroffen ist, spare ich nicht am falschen Ende: Dann ist die saubere Werkstattlösung meist günstiger als zweimal zu schrauben. Wer den Ausbau am XC60 strukturiert angeht, Motorcode und Bauteilkette ernst nimmt und nach dem Einbau konsequent prüft, verhindert genau die Rückläufer, die aus einer einfachen Reparatur schnell ein teures Thema machen.
